鍋爐平臺鋼格柵板
發布時間：2020-10-08 08:29:25 更新時間: 2022年2月9日點擊：270
鍋爐工作維修平臺鋼格柵板的原料基本是Q235低碳扁鋼，鍋爐整流鋼格板的原料必須用Q345的扁鋼材質。Q345材質扁鋼綜合性能良好，同時耐低溫，焊接性大大好于普通扁鋼。一般用于礦山機械，高低壓大功率容器等場合。耐低溫的性質也可以讓Q345材質的鍋爐整流鋼格板在零下40度的高寒地區正常工作。鍋爐房鋼格柵板也可以采用304不銹鋼（06Cr19Ni10不銹鋼）材質制作。橫桿一般采用經過扭絞的方鋼，不銹鋼鋼格柵板一般采用電解拋光的表面處理，可以起到防止氧化的作用。鋼格柵板具有通風，采光，散熱，防滑，防爆等性能。
鍋爐平臺鋼格柵板安裝方式
首先，將鋼格柵鋼格柵板固定在相應的渠道結構上，關于直接鋪在鍋爐鋼結構上的格柵鋼格柵板，要依照層次挑選出所需求的不同標準尺度的格柵鋼格柵板，并按層次疊在一同，以便別離吊到各結構上去。
其次，格柵鋼格柵板鋪設時，按圖紙要求將不同標準尺度的柵格鋪設在相應結構（或結構）上，然后調整柵格使其距離均勻再進行施焊固定，不宜隨鋪隨焊。格柵鋼格柵板支墊處的平面，應筆直平坦，其差錯應在0.5mm范圍內。
再次，格柵鋼格柵板裝置前應進行平坦，確保和支墊處平面共同，不致發生支墊不嚴。格柵鋼格柵板在現場拼接中，應堅持悉數格柵處在同一直線上，其彎曲度應在1‰的范圍內。同一區域，格柵鋼格柵板鋪設方向應共同。最后，對因與柱梁結構相碰而需求切開的部位，在切開部分網格后應按圖紙要求進行加強。格柵鋼格柵板放置應平穩無翹曲，焊接結實。
格柵板上管道開孔
1)開孔形式：
鋼格柵板上的開孔形式分兩種：圓形開孔和方形(橢圓)開孔。對于排管原則上采用方形(橢圓)開孔，對于單管可統一為圓形或方形開孔。
2)開孔相關參數測量
在施工中，實際參數測量(圖紙數據)直接影響到格柵板安裝尺寸是否準確。要求格柵板開孔的基準點和管道安裝的基準點一致，測量管道的實際外徑偏差±10mm。
3)開孔劃線要求
根據基準點、圖紙尺寸劃出開孔的具體位置，在畫線過程中要考慮到管子熱膨脹、保溫余量。
4)開孔具體實施要求
格柵板表面一般為鍍鋅，根據劃線位置采用機械切割，且使施工面平整、光潔，易于下一步的施工;當開孔統一為圓形(或方形)時，其半徑(或邊長/2)按下列標準執行。
a)管道直徑Φ<50mm，格柵板開孔半徑R=Φ/2 δ1 δ2 30。
注：①—管子外徑，單位mm;δ1—保溫厚度，單位mm;δ2—管子熱位移量，單位mm。
b)管道直徑219>Φ≥50mm，格柵板開孔半徑R=Φ/2 δ1 δ2 50。
c)管道直徑Φ≥219mm，格柵板開孔半徑R=Φ/2 δ1 δ2 65。
d)設備管道安裝貫穿柵格平臺需切割平臺時,切割孔要規范,有保溫的管道要予留保溫及膨脹量,切割后的圓孔用扁鐵煨圓焊好,保證工藝美觀。
三 開孔后處理
1、切割后的格柵板內環焊扁鋼，加固格柵板，保證其強度，保持整體工藝美觀。格柵板開孔邊緣的扁鋼高度應統一一致，且下部與格柵板下部平齊。
2、對安裝好的扁鋼進行打磨除銹，除銹一般采用電動除銹，除銹結束后，刷兩道底漆、兩道面漆，油漆顏色要和格柵顏色基本一致。
3、管道穿平臺處要進行封邊處理，封閉工藝美觀一致并便于管道的保溫和膨脹。一般小徑或中徑管道及成排管束可做成方形孔，大徑管道應做成圓形孔。

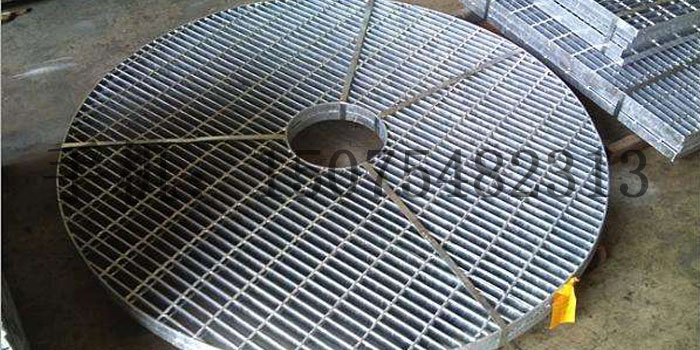

產品展示
