GT型鋼格柵板
發布時間：2020-10-19 07:01:10 更新時間: 2022年2月9日點擊：478
GT型鋼格柵板是鋼格柵板應用中的一種，在鋼格柵板標準YB/T4001-2007中標注，其他型號還有GU型、GM型井孔鋼格板蓋，在國標17到20頁中詳細標注了承重和常用型號。
鋼格柵板溝蓋用在人行道、車行道、庭院或建筑物的地面作為水溝、管線溝、地下通道、風井、采光井、檢查井等的蓋板。
鋼格柵板溝蓋通常由固定的框和活動的鋼格柵板蓋板組成。根據需要可以配上緊固機構或防盜裝置。
B.1 GT型普通側溝、橫斷溝鋼格柵板溝蓋
車行道鋼格柵板溝蓋根據車行方向分為側溝蓋和橫斷溝蓋。承載扁鋼與車行方向垂直的稱為側溝蓋，承載扁鋼與車行方向平行的稱為橫斷溝蓋。
圖B.1 側溝蓋和橫斷溝蓋
B.1.1 GT型鋼格柵板溝蓋適用于除公路外的道路場合，一般車流量不大。當作為橫斷溝溝蓋使用時，需考慮到蓋板跳起的危險，應采用螺栓固定式溝蓋， 鋼格柵板溝蓋防腐均采用熱浸鍍鋅。GT型鋼格柵板溝蓋見圖B.2。
單位為毫米

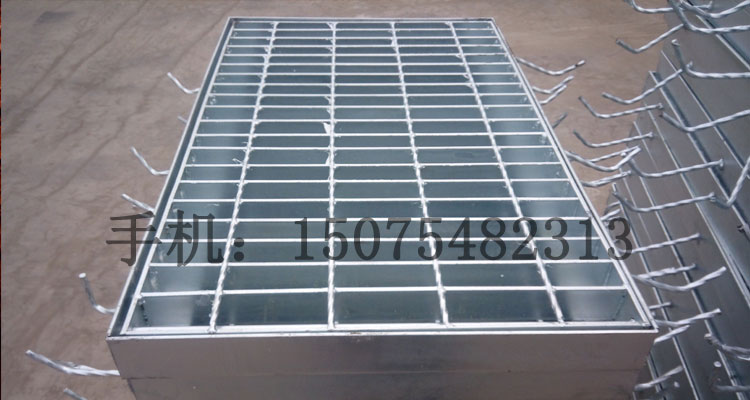

圖B.2 GT型鋼格柵板溝蓋
B.1.2 GT型鋼格柵板溝蓋適用于帶支座沿口(T型溝)的溝上，沿口通常用角鋼砌護。
B.1.3 表B .2 中的T-2 、T-6、T-14、T-20、T-25等表示允許總重量為 2000kg、6000kg、14000kg、20000kg、25000kg等的汽車通過。
B.1.4鋼格柵板規格一般選用 Gxxx/30/100 型；也可采用其他型號。公共場所的鋼格柵板溝蓋，宜采用橫桿間距為50mm的型號。采用齒形扁鋼和I型鋼格柵板溝蓋，由供需雙方商定。
B.1.5 GT型普通側溝、橫斷溝鋼格柵板溝蓋見表B.2，型號說明：
GT 150 - 25
GU----- 蓋板高度
150-----溝凈寬
25---- 側溝、橫斷溝用鋼格柵板溝蓋

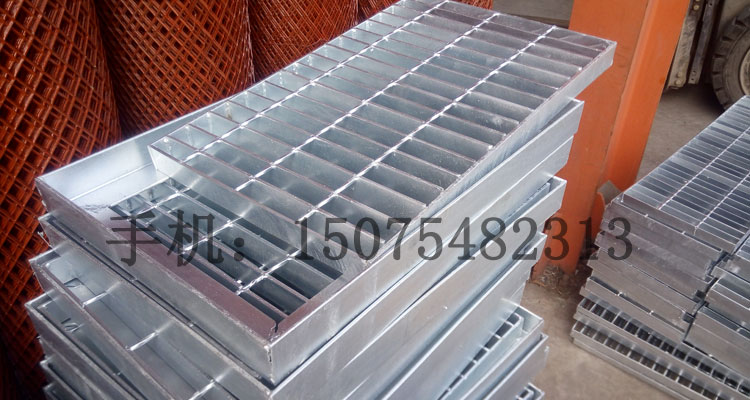

產品展示
